Come Costruire  una

Antenna a barattolo  per i 2.4 GHz

L'antenna a barattolo che occorre costruire per aumentare la portata del nostro Access Point non richiede attrezzature particolari, se non un'attenzione estrema alle misure costruttive. Ricordo che piccole discrepanze sulla lunghezza dell'elemento radiante all'interno corrispondono a un vasto scostamento sulla frequenza di irradiazione dell'antenna

Cosa occorre:

1 barattolo di metallo: Cercate un barattolo che abbia un diametro di 0.75 Lambda. Vedremo le misure precise piu' avanti, ad ogni modo visto che una certa tolleranza e' accettata, potete usare quindi barattoli metallici dell'olio, del sugo o, se non sono troppo larghi, del caffe'.
1 connettore N da pannello: il connettore sara' inserito su un fianco del barattolo (ad una distanza dal fondo calcolata con cura).
1 filo metallico: ne basta poco, serve per realizzare l'elemento radiante a un quarto d'onda da saldare sul centrale del connettore N cosi' come nella figura in basso.

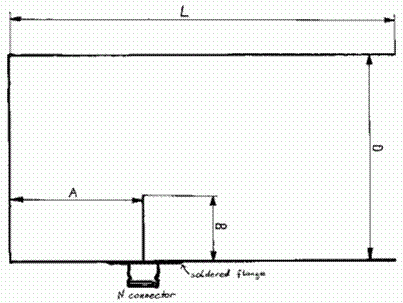

Il barattolo visto in sezione

La flangia deve essere fissata con viti autofilettanti all'involucro metallico del barattolo o saldata alla lamiera. Verniciate l'involucro e proteggete il piu' possibile il barattolo e l'innesto del connettore in particolare dall'umidita', o dopo poche settimane troverete gia' la prima ruggine.

Forse la più facile antenna direttiva per il wi-fi (802.11b e 802.11g) a 2.4ghz realizzabile, e di certo una tra le più economiche...

L'antenna a barattolo o cantenna si rivela però ottima, con un guadagno discretamente alto (dicono sui 10-12db, ma non ne sono certo) permette di coprire con molta facilità distanze di circa 800-900m, ma oltre non ho potuto provare di persona. Penso comunque che si possa arrivare anche sui 2km senza eccessivi problemi. L'antenna poi può essere utilizzata in accopiata con una comune parabola satellitare, posizionandola al posto dell'illuminatore originale. In tal caso dovrebbe arrivare ad avere un guadagno di circa 18db.
