Oggi si puòFino a 7 decoder contemporaneamente

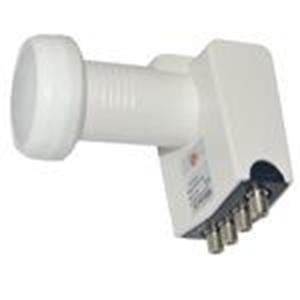

Con questo nuovo LNB  commercializzato da Digisatitalia è possibile collegare 4 decoder  Sky SCR  in serie o in parallelo  + 3 Decoder tradizionali  Legacy

Funziona con  tutti i decoder  di qualsiasi marca compatibili SCR  SCD2

€  38,00 iva compresa

Come installare un Lnb SCR vecchia serie tradizionale

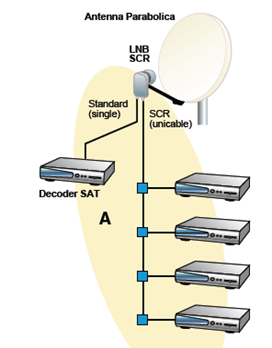

Lo schema A utilizza  lnb  SCR +  derivatori di linea per ogni decoder.

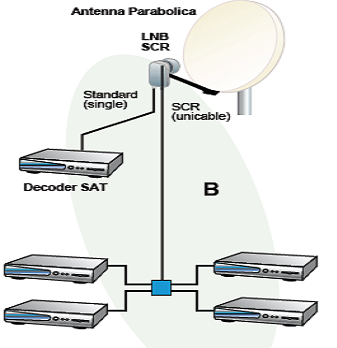

Lo schema B utilizza lnb SCR + un divisore a 4 uscite.

Alcuni LNB SCR hanno una doppia uscita:

1° “LNB standard” si comporta come un semplice LNB universale a singola uscita,
2° “LNB unicable” SCR per collegare il cavo destinato ai 4 decoder

Una frequenza IF per ogni decoder

Quando il sistema SCR  SKY ancora in fase di studio, fu ipotizzata la possibilità di sfruttare tutta la banda IF per allocare fino a 8 frequenze IF distanti tra loro 116 MHz sui seguenti valori: 1284, 1400, 1516, 1632, 1748, 1864, 1980, 2096 MHz. Le prime applicazioni del sistema, essendo dedicate ai decoder SKY, utilizzano invece 4 frequenze scelte “ad hoc” dal broadcaster, senza rispettare una distanza costante tra di loro. Tali frequenze sono 1210, 1420, 1680 e 2040 MHz. Il funzionamento del sistema SCR si basa quindi su un quadruplo sistema di sintonia (Tuner) e conversione IF-IF, montato a bordo dell’LNB o del multiswitch, che ha il compito di generare le quattro frequenze IF ognuna delle quali assegnata ad un diverso decoder. In questo modo sul cavo coassiale che collega l’antenna parabolica ai decoder non sono presenti tutte le frequenze (da 950 a 2150 MHz) di una polarità (H o V) e di una banda (Lo e Hi) ma solamente quattro frequenze prefissate (1210, 1420, 1680, 2040 MHz).

Sintonia remota

La sintonia del canale satellitare non è più effettuata dal tuner del decoder satellitare ma demandata ai circuiti interni dell’LNB SCR Ciò significa che, cambiando canale con il telecomando, il decoder genera un comando DiSEqC che istruisce l’LNB a sintonizzare il transponder sul quale il programma ricercato viene trasmesso. Si tratta di un vero e proprio sistema di “sintonia remota”, ossia di conversione IF-IF sintonizzabile a distanza via cavo coassiale e la cui particolarità consiste nell’impiego di una frequenza IF di uscita fissa. Il decoder deve perciò bloccare il suo sistema di sintonia su una sola frequenza IF, quella assegnatagli dal sistema. Stabilito il canale IF sul quale ogni decoder deve funzionare, il router esegue su richiesta la conversione di frequenza necessaria trasferire il canale selezionato all’utente. Quando l’utente richiede la visione di un programma premendo sul telecomando, il decoder invia attraverso il cavo coassiale una serie di comandi che comunicano al router polarizzazione, banda e frequenza su cui è presente il programma richiesto. Il router prende in carico il comando “riconoscendo” l’utente da cui è partita la richiesta, esegue la commutazione di banda e polarizzazione necessaria, si sintonizza sulla frequenza del transponder satellitare e converte la sua frequenza IF sulla frequenza IF assegnata al decoder dell’utente. Affinchè questo processo si attui è necessario che i decoder (scr) dispongano di due nuove funzioni implementabili con un semplice aggiornamento del software. Queste funzioni sono: il blocco della sintonia su una frequenza fissa assegnata all’utente e un set di comandi aggiuntivi del DiSeqC

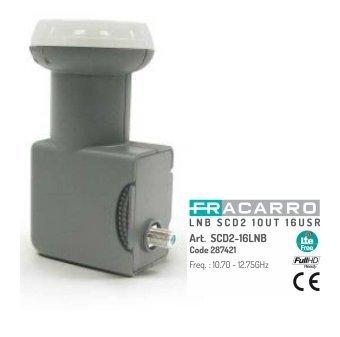

DCSS come funziona questo tipo di SCR ,    Evoluzione  del vecchio SCR

16 DECODER SU UN SOLO CAVO

Si affaccia una novità nel mondo dell'impiantistica radiotelevisiva, il dCSS, acronimo di digital Channel Stacking Switch, che rappresenta un'evoluzione dell'SCR del quale è totalmente retrocompatibile. La soluzione dCSS offre un vantaggio che verrà apprezzato anche dagli amministratori oltre che dagli installatori: i condomini, infatti, sono sempre stati avari di canaline dedicate ai cavi e spazi predisposti all'impianto di ricezione DTT/SAT; spesso si è dovuto rinunciare all'evoluzione dell'impianto perché non c'era spazio sufficiente. Invece, implementando il dCSS è possibile ricevere con lo stesso cablaggio molto di più, una buona notizia e un'opportunità d lavoro per tutti.

è importante sottolineare che la tecnologia dCSS è a prova di futuro; quindi, un impianto di ricezione satellitare basato su dCSS manterrà, a lungo nel tempo, valore e punti di forza. Il dCSS, però, promette molto di più, in funzione della configurazione d'impianto: infatti, può supportare fino a 32 frequenze sul singolo cavo coassiale. Un'opportunità di lavoro reale e concreta per due motivi: l'adeguamento degli impianti di ricezione obsoleti e la possibilità di realizzare nuovi impianti dove prima non era possibile per la mancanza di spazio.

Totalmente retro-compatibile con le frequenze dell'SCR  analogico, il dCSS (digital Channel Stacking Switch) consente di migliorare notevolmente diverse configurazioni d'impianto SAT (fino a 32 frequenze sul singolo cavo), oltre a supportare i decoder multi-tuner di prossima generazione (Home Multimedia Gateway).

 L'SCR (Satellite Channel Router) sta per  andare in pensione: questa tecnologia analogica, Definita dalla norma CENELEC EN 50494 nel 2007, ha fatto da apripista a soluzioni di impianto con distribuzione monocavo dei segnali satellitari. L'SCR, introducendo il concetto di canale in banda IF dedicato ad uno specifico utente (User Band), ha semplificato di fatto gli impianti di ricezione: l'utilizzo di decoder PVR (come, ad esempio MySky e MySkyHD) e la possibilità di vedere contemporaneamente i programmi in due stanze diverse dell'appartamento (come Sky Multivision) è diventata una realtà con un unico cavo da installare tra antenna e appartamento.

SCR, analogico

L'SCR è stato sviluppato su una tecnologia analogica, che presenta i limiti fisici dovuti all'utilizzo dei componenti discreti; una tecnologia basata interamente sull'hardware che non consente, ad esempio, di modificare le frequenze centrali delle User Band, una volta definite in fase di progetto. Molti dei lettori ricorderanno i famosi filtri SAW utilizzati nei prodotti SCR, che richiedono un intervallo di guardia molto ampio per evitare interferenze di canale. Ebbene, questi ampi intervalli hanno di fatto limitato il numero massimo di User Band
