DUE parabole Ricezione e distribuzione di due satelliti EUTELSAT 13 ° + ASTRA 19° SETTE parabole per ricezione di altri satelliti per dati e informazioni di agenzie - Distribuzione su 280 prese TV/SAT su tre piani dell’edificio |
|
Scelta e posa di antenne Yaghi adatte ricezione digitale terrestre , Dimensionamento di amplificatori TV , Rete di distribuzione. ( 345 canali tv attivi digitale terrestre ) |
|
Fornitura e assemblaggio RACK con 24 Encoder e 6 modulatori QPSK BLANKOM - Miscelati sull’impianto di antenna terrestre |
|
PROGETTO DI ANTENNA COLLETTIVA , REALIZZAZIONE DI IMPIANTO TV PARTICOLARE ESEGUITO DA VIDEOSAT ULTIMATO 30 LUGLIO 2012 |
|
Progetto iniziale Videosat 20 Gennaio 2012 COSI PREVISTO :
|
|
Impianto SATELLITARE RICEZIONE |
|
Impianto Digitale terrestre RICEZIONE |
|
Impianto Digitale terrestre RICEZIONE |
|
Impianto di rimodulazione PER 24 canali SAT in DTT |
|
Due rack con 30 Decoder Telesystem HD reletivi amplificatori di linea centralina di commutazione e monitor |
|
011 7804025 |
|
DIGISAT C.so Francia 113 /T 10093 COLLEGNO (TO) Tel 011 7804025
Orario di Apertura al pubblico punto vendita di Collegno (TO) dal LUNEDI al VENERDI dalle 9,00 -12,30 15,30 - 19,30 Tecnico in sede
|
|
Progetto iniziale Videosat 20 Gennaio 2012 I numeri :
|
|
10.000 METRI di cavo TV Cavel DG 113 ZH (derivazioni) 5.500 METRI di cavo TV Cavel DG 163 ZH ( dorsali ) 300 METRI di cavo RF 52 Hom SIVA LT 400 Trasferimeti RF 8 Multiswitc SPAUN 9 ingressi per 32 uscite cd. 4 Divisori di segnale per 9 ingressi e due uscite (Passanti) 10 Parabole diversi diametri 120-80 125 Decoder sat e terrestri Diversi TV Dtt. 1 STRUTTURA per supporto in acciaio zincato con 280 Prese TV SAT mix/demix |
|

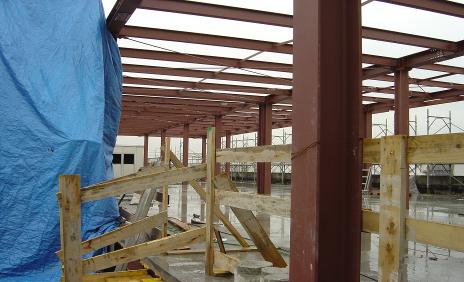

COMINCIAMO CON UN SOPRALLUOGO IL TETTO
VERIFICA DELLE POSIZIONI ANCORAGGI ALLA STRUTTURA Calcolo strutturale |
|
Si parte dalle antenne

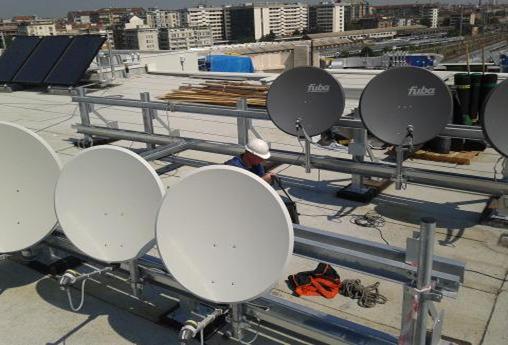

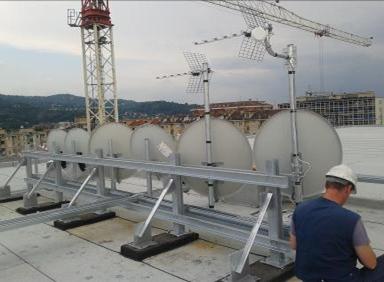

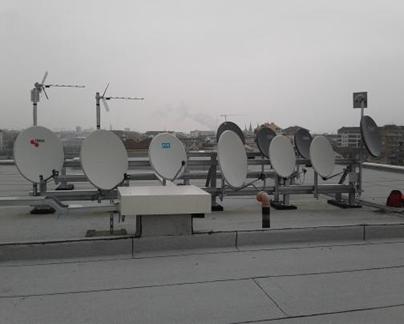

A struttura posata si installano le antenne Antenne condominiali Antenne agenzie dati Antenne per 13° e 19°
|
|
Antennista |
|
La struttura portante viene calcolata per una resistenza al vento di 140 km /ora con un max di 7 pqrqbole di diam 120 cm disposte su due file - fortunatamente ci troviamo su un tetto piano |
|

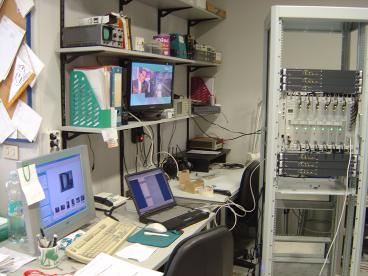

Montaggio in sede e collaudo dei modulatori |
|
NEL FRA TEMPO I LAVORI CONTINUANO IN LABORATORIO CON LA VALUTAZIONE DEI MATERIALI BLANKOM Made in Germany Fidarsi e bene ma non fidarsi e meglio Già utilizzati in precedenza, in altre applicazioni, Si sono dimostrati corrispondenti alle caratteristiche dichiarate In effetti non abbiamo avuto sgradite sorprese TUTTO LISCIO COME L’OLIO |
|
EMA 207 MPEG-2 Encoder/ DVB Multiplexer, 4 segnali Audio/Video -> ASI-TS (DVB) AMB 307 Modulatore di un segnale digitale ASI-TS in un segnale COFDM (DVB-T) |
|

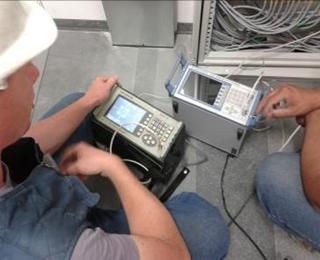

Per la valutazione si sono usati strumenti Rohde & Schwarz e kathren |
|
I test e misure sul campo o di laboratorio vengono effettuati con apparecchiature di alto livello professionale con calibrazione periodica annuale |
|

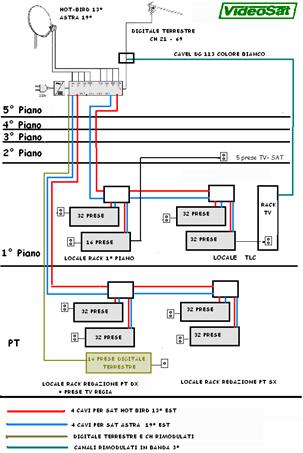

SCHEMA DISTRIBUZINE SEGNALI |
|
GRANDE DIFFICOLTA’ INCONTRATA (SUPERATA) STAVA NELLA LUNGHEZZA DEI CAVI DI COLONNA E DI DERIVAZIONE Per la scelta dei cavi abbiamo optato per la qualita’ CAVEL ANCHE QUI necessitavano di caratteristiche SICURE e VERITIERE Mediamente i cavi di collegamento alle prese sono della lunghezza di 68 mt - vale a dire che il piu corto misura 56 metri , mentre il piu lungo arrivava sino a 130 mt , in certe situazioni si sono usati cavi del tipo DG 163 ZH con i suoi 20 db di attenuazione per 100 metri Naturalmente si sono usati cavi con caratteristiche antifiamma e antifumo , si lavora in uffici aziendali dove le normative differiscano dal privato — oltre al al CAVEL DG 163 ZH utilizzato per le colonne montanti si è utilizzato il DG 113 ZH per le derivazioni .- |
|

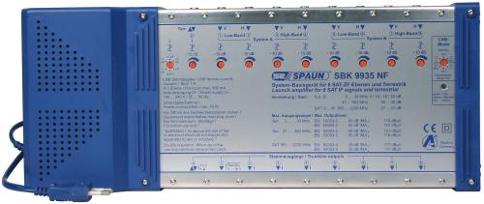

AMPLIFICATORE DI TESTA UTILIZZATO |
|
Livello massimo di uscita (valori tipici): 47 ... 862 MHz EN 50083-3 / 60 dB IMA3: 116 dBµV |
|
Livello massimo di uscita (valori tipici): 950 ... 2200 MHz EN 50083-3 / 35 dB IMA3: 117 dBµV |
|

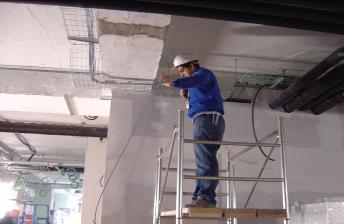

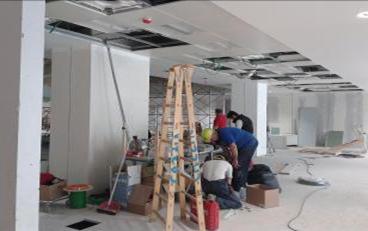

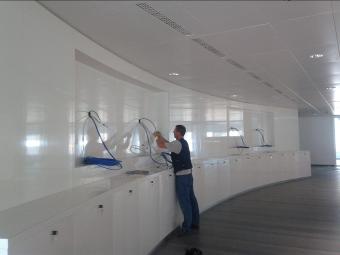

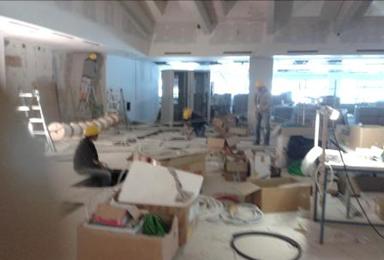

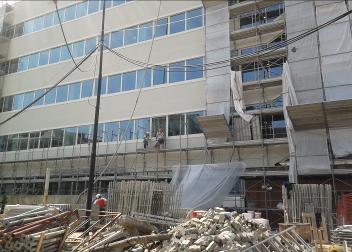

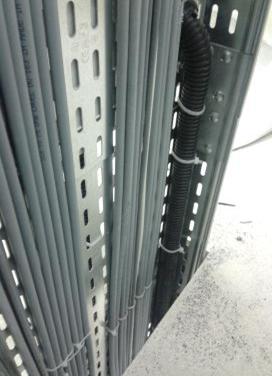

La posa dei cavi |
|
Problemi per L’organizzazione delle squadre Bisogna risolvere i problemi di interferenza nei lavori Qualche squadra lavorerà anche di notte |
|
Sicurezza in cantiere |
|
Un attenzione al limite della sopportabilità veniva imposta dall’addetto alla sicurezza del cantiere , attrezzato di macchina fotografica immortalava chi non rispettava le regole sulle protezioni individuali , dandone immediata comunicazione alla ditta , In alcuni casi dove riteneva l’operazione pericolosa Richiedeva la sospensione dei i lavori allontanando dal posto di lavoro l’operaio in difetto. |
|

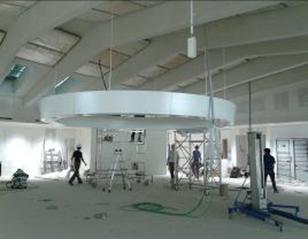

Si inizia il montaggio dei monitor |
|

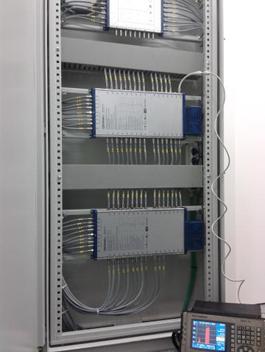

COLLAUDO Sottocentrale di distribuzione Complessive 64 uscite con uscite di 72 db DTT e 78 DB SAT Per 4 sottocentrali dislocate in punti strategici |
|

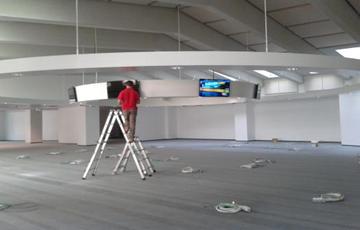

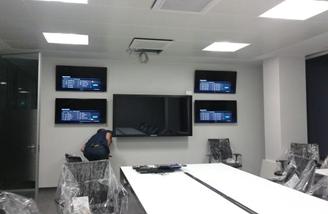

Preparazione per l’installazione dei monitor a parete SAMSUNG 55” e 72” |
|

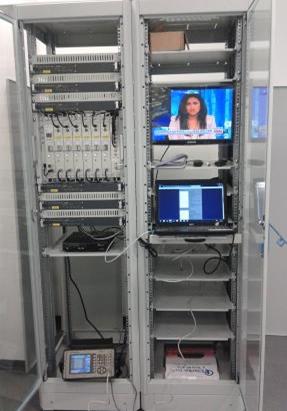

Cuore del sistema PROGRAMMAZIONE DELLE PORTANTI RF TRAMITE PC Il rack per la rimodulazione dei segnali satellitari e conversione in segnali adatti al digitale terrestre - Si inizia a vedere - Durante il test ci accorgiamo di interferenze con il canale 09 il mux di rai1 (sistemato con la sostituzione del mix VHF/UHF “era molto bello ma di qualità scadente ” ) |
|

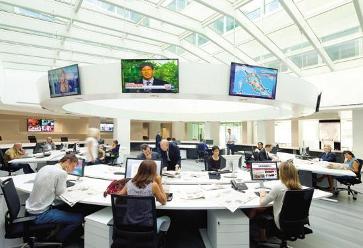

Test in Sala riunioni |
|

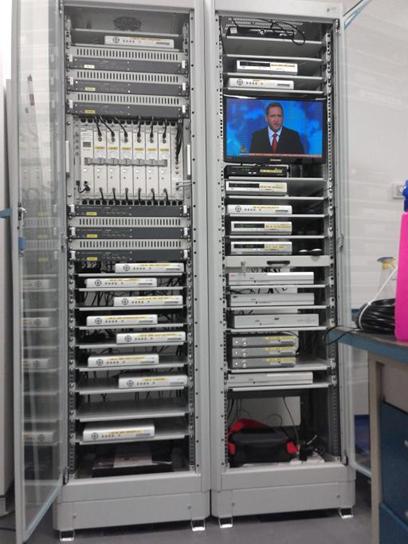

Rack a pieno regime |
|
FINALMENTE CI SIAMO 08 Agosto 2012 La consegna degli impianti |
|
Saranno utilizzati i canali VHF con relativa numerazione LNC dal 400 - 424
|
|
Ch 08 A,B,C,D Ch 09 A,B,C,D Ch 10 A,B,C,D |
|
Ch 05 A,B,C,D Ch 06 A,B,C,D Ch 07 A,B,C,D |
|
LE ANTENNE : Digitale terrestre antenna impianto condominio Digitale terrestre antenna centr,impianto interno Antenna wi-fi orientata su villa Gualino Antenna a pannello telefoni GSM a 900 Mhz Parabole Ricezione dati e SAT 13° 19° |
|
