 Come Costruire  una

Antenna collineare omnidirezionale ad 8 dipoli per i 2.4GHz
di Roberto Abis IS0GRB


Il progetto che vi presento e' l'ultimo dei prototipi realizzati di quest'antenna, dopo diverse prove sui nostri access point della rete dei radioamatori di Cagliari.

Lo schema del progetto originale e' presente al seguente indirizzo:

http://www.frars.org.uk/cgi-bin/render.pl?pageid=1071

|
|  80mm
Z (spira)
|
|  78mm
Z (spira)
|
|  78mm
Z (spira)
|
|  78mm
Z (spira)
|
|  78mm
|
|  78mm
Z (spira)
|
|  78mm
Z (spira)
|
|  78mm
Z (spira)
|  20mm
+-------- piano di massa con piattello alluminio 10x10cm
|  connettore N



Cosa serve per iniziare la costruzione


- 1,2m di cavo satellitare

- 1 martello grosso

- 1 tubo di PVC da 20mm esterni (interno 16mm) lungo 1m

- 1 connettore N maschio per cavo RG-213

- 1 pistola per colla a caldo

- 1 cartuccia di colla
- 1 piccola lima tonda
- 1 paio di forbici

- 1 trapano

- 1 punta per trapano da 3mm ed una da 11mm

- 3 pezzetti di gomma piuma

- 1 piattello di alluminio quadrato 10x10 cm

- 1 connettore N femmina a flangia

- 4 viti filettate da 3mm

- 4 dadini da 3mm

Iniziamo la costruzione dell'antenna


.

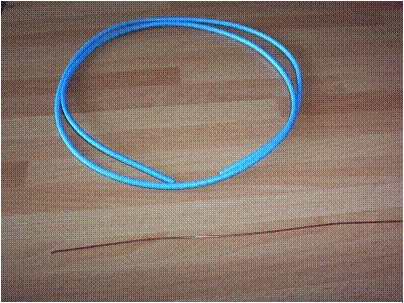

Iniziamo a levare il conduttore centrale del cavo sat, rimuovendo sia la calza che l'isolante interno del centrale

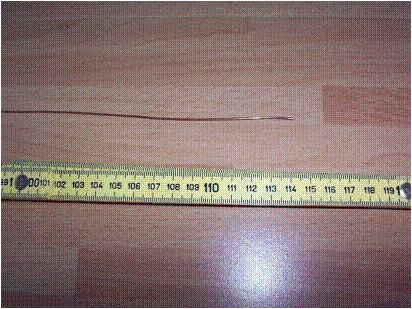

Ci ritroveremo pertanto un filo di rame lungo circa 1,2m dello spessore di 1.5mm.

Se avete la possibilita' di reperire del cavo sat con conduttore centrale argentato va ancora meglio, in quanto non dovrete poi verniciare il filo per proteggerlo dall'ossidazione.

Cominciamo col saldare il filo sul pirulino del connettore N maschio per cavo RG-213.

Fate attenzione ad infilarlo poi bene fino in fondo, in caso contrario, se risulta troppo indietro, il connettore non fara' ben contatto.

Inoltre ricordatevi che all'interno del connettore N non va inserito nessun altro pezzo, solamente il dado stringi cavo grosso del connettore stesso.

Dall'uscita del dado, misurate 2cm di filo ed iniziate ad avvolgere la prima spira.

Per avvolgere la spira dovrete dotarvi di una punta da trapano di 11mm.

La prima spira inizia quindi a 20mm dal connettore, misurati dal punto in cui il filo esce dal connettore fino all'inizio della piegatura di inizio della spira.

Attenzione e' molto importante, per evitare problemi sulla fase del segnale, avvolgere le spire tutte nello stesso senso.

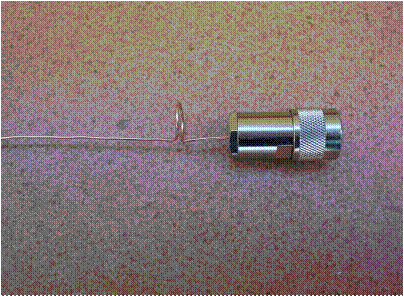

La spira andra' poi spaziata per misurare 2cm, misurati dall'inizio alla fine della spira.

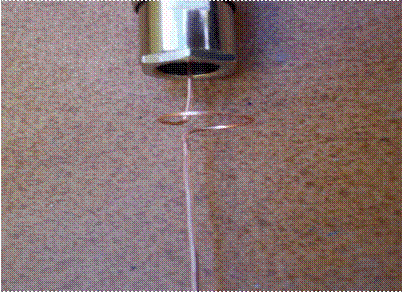

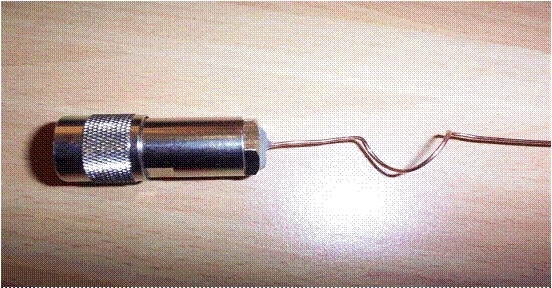

Nella figura sopra notate che ancora non e' stata spaziata.

Terminata la spira, misurate 78mm di filo ed avvolgete un'altra spira come prima.

In sostanza dovrete avere alla fine 7 pezzi da 78mm ed uno finale in punta invece da 80mm, ovviamente poi vi ritroverete lungo l'antenna 8 spire in tutto.

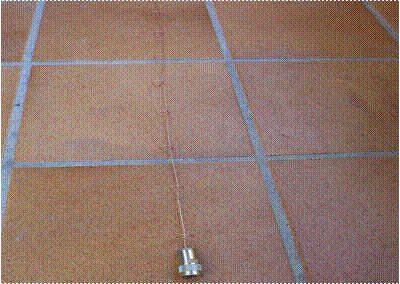

Ecco come alla fine nascera' l'antenna.

Terminato di costruire tutte le sezioni dell'antenna e dopo aver misurato 80mm dell'ultimo elemento in punta, tagliate il filo di rame in eccedenza.

A questo punto riempite il connettore N di colla a caldo, per evitare che il filo vada a toccare la massa

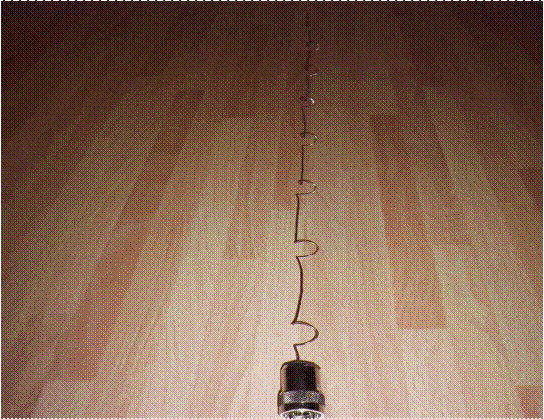

Ecco ora l'antenna con le spire spaziate per avere 2cm fra inizio e fine di ogni spira

E' arrivato il momento di proteggere l'antenna.

Per fare questo utilizzeremo un comunissimo tubo in PVC per impianti elettrici.

Attenzione: non tutti i tubi in PVC vanno bene per proteggere un'antenna a 2.4GHz.

Per scoprire se il vostro tubo in PVC e' OK, tagliatene un pezzetto ed infilatelo dentro ad un fornetto a microonde, che ha la stessa frequenza di funzionamento 2.4GHz.

Se il vostro tubo dopo circa 5 minuti scalda, non importa anche se poco, significa che assorbe microonde a 2.4GHz, pertanto non potrete utilizzarlo, fate quindi altre prove con altri tubi di altra marca.

Tagliate il tubo misurando la lunghezza, dal punto in cui finisce la ghiera filettata del connettore N fino a 5 cm dopo la punta dell'antenna.

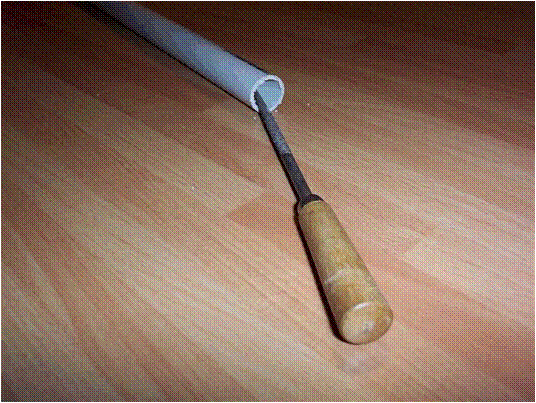

Dotatevi ora di una piccola lima tonda e limate l'ingresso interno di un lato del tubo, in modo da invitare il tubo e farlo entrare di 1mm sopra il dado grosso del connettore.

Procuratevi ora dei pezzetti di gomma piuma ed infilateli sull'antenna, o spezzandoli e poggiandoli o infilandoli direttamente come dal lato della punta.

Questo consentira' di bloccare l'antenna all'interno del tubo in PVC ed evitare che in presenza di vento sbattacchi all'interno.

Dopo aver appoggiato il tubo sul connettore ed averlo infilato per 1mm, dotatevi di un grosso martello come quello in figura.

Poggiate ora il connettore per terra e dai dei colpi secchi sulla punta del tubo in PVC con il grosso martello per far entrare a forza il tubo fino in fondo fino alla ghiera filettata del connettore N.

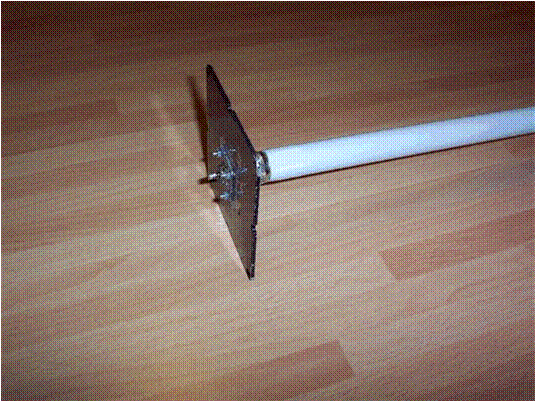

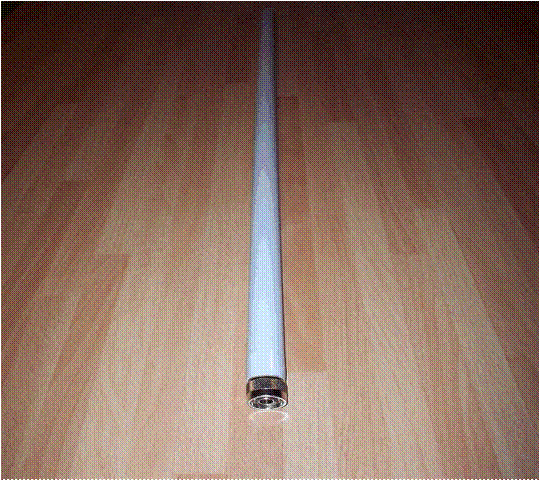

Ecco finalmente pronta la parte irradiante della nostra antenna Wi-Fi.

Prepariamo ora il piano di massa.

Procuratevi il piattello di alluminio quadrato, 10x10 cm, e foratelo al centro per far passare il connettore N a flangia.

Successivamente, con una punta da trapano da 3mm, praticate i fori per le viti da 3mm.

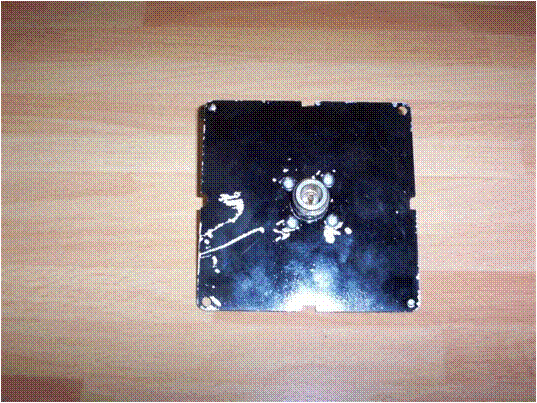

Una volta montato e fissato il connettore N a flangia siete pronti per avvitare l'antenna

A questo punto potete fissare il piattello direttamente sul box stagno che conterra' il vostro access point e saldare direttamente il cavetto dell'access point sul connettore del piattello, dalla parte interna del box stagno.

Utilizzate poi del nastro agglomerante ed adesivo per proteggere il connettore dell'antenna.

Sulle viti esposte all'esterno inoltre spalmate del silicone in quantita' adeguata.

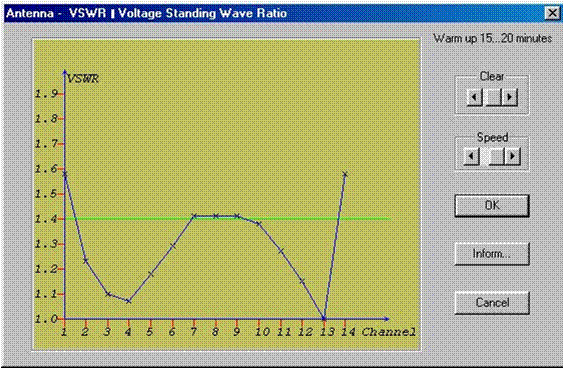

Verifica del ROS dell'antenna

Complimenti, avete realizzato la vostra antenna collineare ad alto guadagno per la banda Wi-Fi.

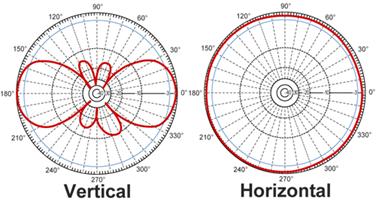

Secondo l'autore del progetto originale dovrebbe guadagnare intorno ai 10-11dB.

Fate delle prove e vi renderete conto.

Nella nostra rete di Cagliari, con questa antenna montata sugli access point ed una parabola da 80cm con illuminatore a barattolo, ad un distanza media di 7-8 km si riescono a fare collegamenti di 11Mbps.


73 e buon divertimento.

Roberto Abis IS0GRB
